想要更直观地了解【(平凉)【当地】凿井井架 JTP型矿用提升绞车用心制作】产品吗？？产品视频，带你走进产品世界
以下是:【(平凉)【当地】凿井井架 JTP型矿用提升绞车用心制作】的图文介绍

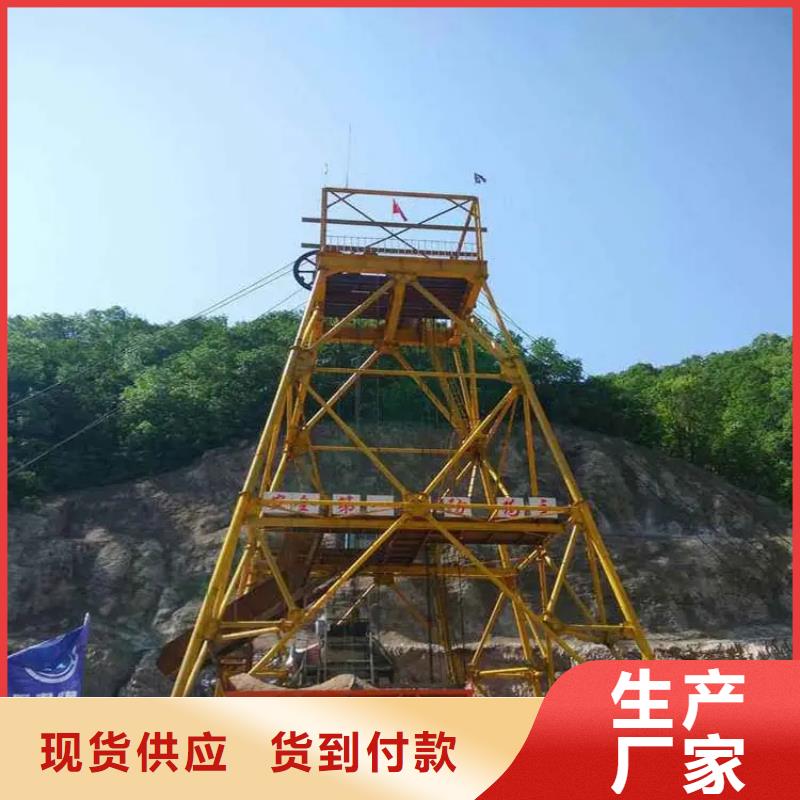

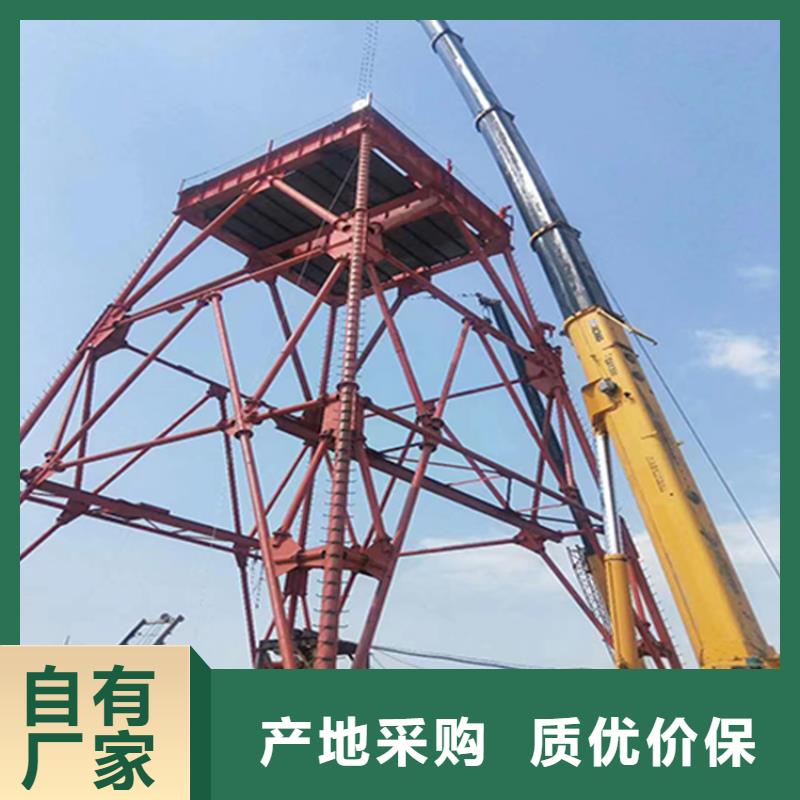

凿井井架 立井凿井钢井架系列主要采用钢管、型 钢等焊接或螺栓连接而成，可满足井井3 . 5 - 1 1m，井深2 0 0 - 1 0 0 0m的立井井筒施工及其 工艺要求，在满足强度、刚度和稳定性的同时，做到机构合理，加工制造容易，运输、 安装、拆卸方便等。 凿井井架也称掘进井架，是一种临时井架，主要用来支承天轮平台并承受立井施工时提升矸石、运送人员和物料的荷载，以及悬吊凿井设备的荷载。当井筒施工完成后，一般要经过改绞，将凿井井架换成生产井架，以满足矿井生产提升的需要因此它是煤矿建井工程中重要的施工结构物之一。凿井井架是凿井专用的井口大型立体结构物，满足各种井径立井凿井设备的布置和施工工艺的要求。钢凿井井架主要由天伦房，主体架 卸矸台，扶梯以及基础组成。 矿用井架性能特点： ?1、节约能源变频器控制电机与传统控制的电机比较，能源节约是有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即可节电48.8%2、运行成本降低传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本； ? 2、其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低； ? 3、提高压力控制精度变频控制系统具有的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也是0.2bar范围内，有效地提高了工况的质量； ? 4、延长电机的使用寿命变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到低程度； ? 5、低了电机的噪音根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。 矿用井架结构特征： ? 主要是由：主轴装置、深度指示器、盘形制动器、齿轮联轴器、减速机、弹性联轴器、工作制动器、电动机、液压站、操作台、电控等部件组成。
凿井井架设计要求 足够的承载能力 井架设计要结构合理,有一定的强度、刚度和稳定性,以满足施工中的需要。 根据井简施工时悬吊荷载及冲击荷载较小.4台悬吊稳车两面布置.提升中心线与井架地面中心线夹角大于15度角.因此该井架在结构上要保证两面稳定性相同.天轮平台可以两面出绳。 足够的过卷高度 井架设计时,要合理的确定高度，以保证提升系统有足够的过卷高度，防止提升时滑架与天轮平台梁相撞或发生跑车事故。又因该井架需设翻矸设施.故设计时考虑吊桶翻转高度。为此.井架设计高度包括井盖门开启所需高度、过卷高度、吊桶、钩头、连接装罟和滑架高度，提升天轮公称半径等，以满足设计要求， 角跨距和天轮平台尺寸满足施工要求 井架角跨距和天轮平台尺寸应与施工时凿井悬吊设施、井筒的断面相适应.为此设计尺寸能满足井筒施工材料、设备的运输吊盘的吊挂、锁口盘的安装以及凿井设备悬吊天轮均能布置在天轮平台上。
凿井井架为桁架空间结构，角柱、支撑杆与斜撑均选用优质无缝钢管，天轮平台的中间梁采用双梁结构设计。采用该结构后更有利于天轮的布置，从而减轻了天轮平台的重量，整体承载强度高，可多次重复使用，构件重量轻，安装、拆卸和运输方便。根据井架高度、天轮平台尺寸及其适用的井筒直径、井筒深度等条件，亭式钢管井架共有八个规格，其编号为I、II、III、IV、新IV和V型等，分别适用于井深200、400、600、800及1100m。选择凿井井架的原则是：能够安全地承担施工荷载；保证足够的过卷高度；角柱跨距和天轮平台尺寸应满足井口施工材料、设备运输，掘进提升除渣设备悬吊天轮布置的需要。
万丰矿山机械制造有限公司位于鹤淇大道与纬十路交叉口东北角，是一间较大型的 平凉矿用提升绞车、厂家，拥有先进的生产设备和检测设备。企业以开发、研制、检测、生产、营销等完善的服务体系，为广大客户提供优质的产品及专业化的服务。 本公司以完整、科学的质量管理体系，以好的质量、优惠的价格为广大客户提供服务。公司的诚信、实力和产品质量获得业界的认可。欢迎各界人士莅临本公司参观、指导和业务洽谈。
矿用凿井井架结构特征：主要是由：主轴装置、深度指示器、盘形制动器、齿轮联轴器、减速机、弹性联轴器、工作制动器、电动机、液压站、操作台、电控等部件组成。 矿用凿井井架性能特点：1、节约能源变频器控制电机与传统控制的电机比较，能源节约是有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即可节电48.8%2、运行成本降低传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本；2、其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低；3、提高压力控制精度变频控制系统具有的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也是0.2bar范围内，有效地提高了工况的质量；4、延长电机的使用寿命变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到低程度；5、低了电机的噪音根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。
